Par un récit
ponctué de quelques moments forts de l’histoire de ma famille et de mon moulin
de
Meunier , Minotier, Secrets et Techniques.
(Ou la
métamorphose des meuniers : par l’avènement de la minoterie).
1. « LE PETIT MOULIN AU FOND DE
survivance
d’une époque révolue.
.
Par un récit
ponctué de quelques moments forts de l’histoire de ma famille et de mon moulin
de
· _______________________________________________________________
·
La genèse de la mouture
1. Temps préhistoriques ; le broyage par
choc :
.
C’est le plus ancien geste technique de l’humanité pratiqué par les plus évolués des singes, nos cousins et les plus archaïques des hominidés, nos ancêtres. Cet ensemble « galet, pierre plate, mains, matière grise » peut être considéré comme la première action pensée. Se nourrir étant, la priorité absolue, on peut logiquement affirmer qu’à l’origine de notre lignée, cet acte de transformation par choc avait pour but de rendre plus facilement comestible un produit. D’ici à affirmer que le premier acte technologique de l’humanité fut réalisé par un proto-meunier, il n’y a qu’un pas … Après un saut en avant vertigineux dans les siècles, nous arrivons tout proche de nous dans les temps antiques où les grecs et les égyptiens furent adeptes de cette façon de faire. En ce qui concerne notre graminée préférée, le blé ou ses ascendants, de par sa dureté il est impossible d’obtenir directement une poudre à moins d’user de subterfuges tel la torréfaction préalable ou le conditionnement par humidification, mais le résultat final est alors une agglutination seulement propice à la confection de soupe ou de bouillies
.
1. _____________________________________________________________________
2. La mouture :
Pour obtenir « farine », le produit obtenu par l’action précédente doit subir l’opération représentée ici. Nous obtenons alors très facilement et très rapidement une fine poudre. Celle-ci, mélangée avec de l’eau et grâce au gluten rendu absorbant par l’action mécanique, devient une pâte, qu’il est facile par cuisson de transformer en galette. Ce simple processus fut en son temps, un degré considérable dans l’escalier de l’évolution sociale. Il représente une suffisance alimentaire facile à conserver et à transporter qui rendit aux hommes une partie de leur temps libre. Il est d’usage d’attribuer la paternité de ce concept aux populations mésolithiques habitant sur le territoire qui deviendra l’Europe, il y a 12000 ans.
· _____________________________________________________________________
3. Pierre à moudre Néolithique :
.
Dans la multitude des outils archéologiques de ce type trouvés de par le monde, attestant de l’importance de ces objets toutes civilisations confondues, j’ai choisi de vous présenter un ensemble « meule molette Touareg » encore utilisé de nos jours. La simplicité de cet objet cache cependant beaucoup de technologie. C’est un ustensile pour nomades, léger et peu encombrant. La pierre de dessous ou gisante est creuse, ce qui autorise le pré broyage ‘effet mortier’. La courante est sphérique , ce qui permet une bonne préhension ‘effet pilon’. Pour la mouture, elle devient molette, son travail de frottement terminé il est facile de la ramener au point de départ en la faisant rouler. Ce geste permet d’aller vite, de moins se fatiguer et surtout de ne pas faire tomber le produit en cours de mouture. On constate également que dans la grande majorité des cas, la gisante est moins dure que la courante, il en résulte que par frottement elle se charge en électricité statique qui retient les particules ce qui facilite le travail. De plus, les surfaces de frottements sont : « piquetées par bouchardages ».
·
_____________________________________________________________________
4. Moulin Olynthien 2600 ans avant le
présent :
5.
Premier pas vers la meule tournante . Une trémie creusée dans la pierre de dessus distribue le grain à moudre par le milieu grâce à un trou dans le quel une badine sert de distributeur rudimentaire. De ce point central démarrent en croix deux rayons creusés dans la surface frottante de la meule courante. Ils facilitent la répartition du produit et la mouture par arrachement ‘prototype de rayonnage’. Les deux poignées permettent une semi rotation, qui autorise l’utilisation d’une pierre plus lourde. Cette machine efficace sera utilisée très longtemps en Corse.
·
_____________________________________________________________________
6. Meule tournante à bras :
.
Première meule
tournante, insérée dans la gisante, elle est mise en mouvement par un bâton et
les bras d’un homme. Les surfaces de mouture sont alors plates. Les premiers
romains si heureux de cette découverte venue d’Asie, poussèrent leur
reconnaissance jusqu’a rendre un culte religieux aux moulins, en créant et
vénérant la déesse Mola.
·
_____________________________________________________________________
7. Moulin Pompéien :
.
Invention de la mouture par meules coniques. La meule inférieure fixe est dénommée « la méta » et la tournante en forme de sablier « le catillus ». La surface de mouture de la méta porte un sillon ou rayon oblique, facilitant là encore l’action mécanique de trituration. La partie supérieure du catillus est barrée par une pièce de bois transversale, et deux autres pièces, qui descendent le long de la paroi pour se raccorder au bras de levier horizontal fixé à l’intérieur de l’oreille de pierre. Au centre de la barre transversale ‘proto anille’, est fichée une tige de fer verticale plongeant directement dans un trou au sommet de la méta ‘proto crapaudine’. La conicité de la surface de mouture du catillus n’est pas parallèle mais plus écartée à la partie supérieure pour permettre au grain d’être introduit. Au bras de rotation s’attelent indifféremment des hommes ou des bêtes de somme.
· _____________________________________________________________________
8. Meules coniques gallo-romaines :
.
Le catillus a perdu sa forme en sablier, sa trémie centrale devient l’œillard, le cône de la méta s’est aplati, celui en creux de la tournante a un angle légèrement plus ouvert. Ceci facilite d’abord l’entrée du grain, puis par un rapprochement progressif des deux surfaces, le produit va devenir de plus en plus fin au cours de son cheminement vers la périphérie.
Très fréquemment la rugosité des deux pierres, est décuplée par un rayonnage. En se croisant grâce à la rotation de la supérieure, les lèvres verticales des saignées facilitent le « décorticage » de la céréale.
· _____________________________________________________________________
9. Meule à anille de la villa du 1er
siècle de saint Méard de Dronne :
.
Diamètre cinquante trois centimètres, en haut à droite le trou d’emmanchement, et dans l’œillard à trois heures moins vingt, les deux encoches pour le scellement de l’anille, ou fer à moulin barrant le trou central de la meule tournante. Cette pièce archéologique, importante, en grès métamorphique est l’une des plus anciennes preuves de scellement de « fer à moulin » trouvé en fouille. Cette fameuse « anille », invention révolutionnaire qui deviendra l’enseigne des meuniers.
· _____________________________________________________________________
10. La reconstitution en action :
Nous voyons ici la même refaite à l’identique, mais en pierre meulière de Domme (24), calcédoine à 80% de silice pure. La conicité est extrêmement faible et il n’y a pas de rayonnage, mais la rugosité de la pierre dite éveillure à laquelles’associe le poids de la tournante permet une mouture parfaite sans bouchardage. Le centrage de l’anille sur le pivot se fait par un trou borgne et non pas un ajustage carré ou papillon. Trou borgne, méthode gauloise ; papillon méthode romaine.
.
·
_____________________________________________________________________
·
Les moulins archaïques
11. Les moulins yougoslaves :
.
Voilà l’outil de
transition entre un acte culinaire individuel et domestique, et le même obtenu
cette fois de façon collective et industrieuse grâce à la force hydraulique.
·
_____________________________________________________________________
12. La trompe et son rodet :
.
Conduite forcée,
mais aussi embrayage et débrayage en faisant varier par déplacement l’angle
d’arrivée d’eau.
·
_____________________________________________________________________
13. Le rodet à cuillères de bois :
La puissance hydraulique qui se libère de la trompe vient pousser
une pale puis l’autre, en exerçant une force perpendiculairement à l’un des rayons de la roue horizontale ancêtre des turbines. Noter le carré du centre du rodet, il se trouve juste avant l’extrémité de l’arbre qui tourne dans la crapaudine, « le grain ». La crapaudine elle même fixée sur une poutre en porte à faux , permet à l’ensemble, en soulevant ou en abaissant l’extrémité libre de ce bras de levier, d’écarter ou de rapprocher les meules « la trempure ».
·
_____________________________________________________________________
14. Le tournant de petit diamètre, sa
trémie et son distributeur frottant rudimentaire:
Ce moulin comporte ‘les leviers de la trempure ’ ingénieux système suspendant la meule tournante(G) par l’anille qui est en équilibre sur l’extrémité supérieure du gros fer(F), terminant l’arbre,. L’autre extrémité de l’arbre étant prise dans l’alésage du rouet, puis dans la crapaudine de la poutre (D) mue par la trempure (B) et son levier(A).
·
_____________________________________________________________________
15. Roue primaire à axe horizontal :
Une noria qui a mal
tourné. Ce système antique fut presque oublié en occident, dans les
premiers siècles de notre ère, à l’exception des roues en dessus qui ont
toujours animé nos ruisseaux de montagne. La roue à axe horizontal remplacée
par le rodet précédent, refit une timide apparition chez nous sur les moulins
nef des Mérovingiens. Cependant le vrai retour de cette technique eut lieu
après les croisades avec une sophistication du procédé qui est la roue en
dessous où une lame d’eau heurte la pale qui se trouve « dessous » et
la projette avec force avant de répéter l’opération sur la suivante
.
·
_____________________________________________________________________
16. Renvoi d’angle rouet lanterne :
Associée au moteur précédent cette invention des charrons celtes permit d’atteler la grande force de la roue à la meule tournante. D’abord en permettant la transmission orthogonale du mouvement, ensuite en facilitant une démultiplication. Enfin grâce à la longueur des fuseaux de la lanterne, le gros fer peut monter et descendre sans débrayage des alluchons du rouet et ainsi permettre le réglage des meules par l’action de la trempure. Dans l’exemple présent ; « la meule d’une huilerie » est rajouté un système de « débrayage »par translation du rouet par un levier.
.
17.
Nous voici au moulin de
.
.
Jean Mazeau dit
« Barodaubouro » est le meunier métayer de l’abbaye de Peyrousse en
Dordogne sur
·
____________________________________________________________________
18. Tour
sur tertre d’un très vieux moulin à vent Bergeracois : (Un autre moulin, celui-ci à vent
appartient au propriétaire d’une exploitation agricole.)
Système rapporté par les croisés aux alentours du 11 ème siècle, le moulin à vent fut d’abord un outil de liberté par rapport au régime de monopole féodal, mais aussi une source de stimulation pour le développement des techniques, car l’ingéniosité devait suppléer aux caprices et à la rareté des vents qui rendaient obligatoire l’optimisation du rendement.
· _____________________________________________________________________
2. Généalogie de la famille MAZEAU :
A la fin du 17 eme siècle ma famille est propriétaire d’un petit
moulin (avec peu d’eau et de chute) sur une dérivation de la rivière
Dronne en nord Dordogne. Le fils aîné Jean dit « Gayau » du nom de sa
mère , part en 1710 métayer d’une abbaye en amont immédiat de chez son
père dans le moulin qui jouit de la troisième plus haute chute de la rivière
«
3. Une lignée de meuniers
19.
·
_____________________________________________________________________
·
D’autres moulins.
20. Moulin nef de cahors : le moulin des
mérovingiens.
.
Barcasse flanquée de deux roues pendantes « qui ne tournent qu’avec la force du courant ». Ce moulin avait pour avantage, de suivre la fluctuation des crues. Facilement déplaçable, ce qui permettait d’abord de rechercher les endroits au courant optimum, mais aussi de rendre les moulins plus difficilement contrôlables pour les autorités. L’inconvénient majeur d’entrave à la circulation fluviale les fit interdire partout, cependant quelques uns subsistèrent jusqu’au début du 20 ème siècle. Cette reconstitution fut mise hors d’état de flottaison lors de la tempête de 1999 ; où il vint se fracasser contre un quai. Ce fait divers souligne un autre danger dû à leur utilisation sur nos rivières et notamment pour les piles des ponts.
·
_____________________________________________________________________
21. Moulin en forme de bateau de
Bourdeilles :
Forme minéralisée du précédent, les moulins de la rivière Dronne sans exception au moyen âge avaient adopté cette architecture. Ceci n’est pas étonnant lorsque l’on connaît l’influence très importante de la culture mérovingienne sur ses rives.
.
·
_____________________________________________________________________
22. Moulin à marée de Bréhat :
.
.
Autre façon de capter l’énergie dispensée par la nature, cette technique largement utilisée sur notre littoral atlantique, consiste à laisser la marrée remplir une retenue et lorsque la mer se retire, les flots contenus, en se vidant, animent une roue.
·
_____________________________________________________________________
23.
Les meuniers et l’impact sur leur environnement.

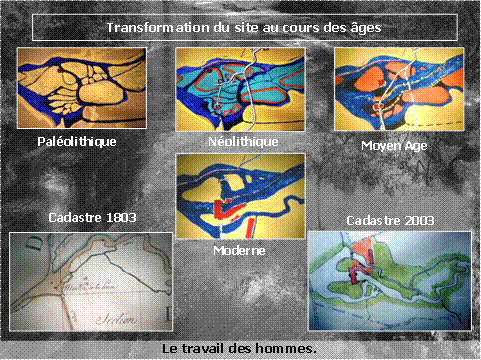

24. Méandres de
.
.
Exemple de remaniement
du paysage afin de générer un maximum de force hydraulique. A cet endroit il y
avait un vaste marécage parsemé de bras d’eau. Ce site fut engendré par un
effleurement calcaire retardant l’écoulement naturel de
·
_____________________________________________________________________
25. La configuration actuelle du site :
.
.
Le moulin le plus gros se trouvait à l’emplacement de l’actuelle maison du meunier, son bief en lieu et place de la cour et la roue au sud sous ce qui est aujourd’hui la terrasse. Le moulin s’agrandit après 1789 au nord par une étrave supportant un bâtiment flanqué de deux autres roues. C’est encore peu ou prou sa configuration en 1892 lors de la transformation en minoterie, le socle de l’étrave servant d’assise centrale.
26.
27. Meule de grès du 2me moulin de
Par tradition orale je connaissais le probable emplacement des supposés vestiges du deuxième moulin, jouissant du trop plein du premier bief mais d’une chute plus haute. Le grand barrage actuel de 1892 mit hors d’eau cette dérivation avant que je ne la réhabilite pour alimenter une petite usine électrique en 1973. En effectuant ces aménagements je trouvais le marqueur incontestable de la présence d’un moulin ; une demi meule.
·
_____________________________________________________________________
28. Moulin originel de Rochereuil:
Ce 2eme moulin de
29.
Revenons
à
.
Jean Mazeau dit « Chambaud » n’est plus
métayer mais fermier du régisseur de l’abbaye qui est devenu propriétaire du
moulin à la révolution. Il a optimisé sa chute de 2m pour10m3 par seconde,
grâce à deux nouveaux barrages qui animent trois roues à palettes plates, deux
paires de meules à farine de froment, une autre à céréales secondaires et enfin
une huilerie à noix . Il écrase 24 qx de blé par jour, ce qui génère 18 B de
farine qui produiront
Les secrets du rhabillage et du tamisage sont nombreux
et farouchement gardés. Le Général ingénieur Poncelet travaille sur une roue
horizontale à pales courbes ; Ailleurs Euler se penche sur ce qui plus
tard se nommera la turbine ; John Collier débute ses expériences avec son
comprimeur à cylindre de porcelaine, ancêtre de nos broyeurs à cylindres.
·
_____________________________________________________________________
·
Les retenues d’eau.
·
30. Gué de Chamboulet et sa chaussée de
pierres :
.
Le fond du gué était empierré pour faciliter la traversée, ceci créait un rapide artificiel, de plus souvent comme ici il se doublait d’une chaussée de pierres pour que les piétons traversent à pied sec. Ces deux effets cumulés générateurs de courants, ne manquèrent pas d’attirer les moulins.
·
_____________________________________________________________________
31. Le barrage du moulin du blé :
.
Lorsque au 9ème siècle la technique des barrages se généralisa, les ancestraux passages à gué furent noyés par les biefs. En effet le moulin resta à l’endroit d’origine, et de l’amont du bâtiment le gué migra vers l’aval.
· _____________________________________________________________________
32. Le barrage de Larcy :
.
Bien souvent le barrage suit le tracé du gué pour bénéficier de l’assise damée constituée au cours des siècles. La technique la plus ancienne consiste à édifier deux palissades parallèles de part et d’autre du vieux passage ; des branches sont entrelacées entre les piquets, et l’espace entre les deux est bourrée d’argile et de pierres. Celui ci défit la force de l’onde depuis mille ans ; et sert encore de lieu de traversée.
· _____________________________________________________________________
33. Le barrage de
.
Les barrages récents du 19 ème siècle, tel celui ci, destinés à alimenter les quatre turbines d’une minoterie, sont dotés d’un déversoir en pente douce et font largement usage du béton.
· _____________________________________________________________________
34. Le barrage de Chenaud (16) :
.
Très longue retenue, le barrage doit être toujours plus long que la rivière n’est large, pour ne pas freiner la vitesse du courant mais essayer de l’accentuer, car lorsque l’on double la vitesse de l’eau on multiplie par 8 sa puissance.
35. Le barrage à aiguilles de
Ballan-Miré :
.
Lorsque le meunier ne pouvait obtenir l’autorisation d’édifier une chaussée, parfois il contournait l’interdit par une retenue amovible. Une passerelle est édifiée à l’endroit à barrer , sur le fond en retrait vers l’aval est édifié un muret de faible hauteur. Par la force du courant, il laisse se coller des chevrons de bois retenus en haut par le bord de la passerelle et en bas par le muret.
· _____________________________________________________________________
36. Une aiguille :
.
Ces chevrons de faible section pour pouvoir être facilement retirés par leur poignée, lorsqu’ils sont à touche-touche réalisent une retenue acceptable.
· _____________________________________________________________________
37. Le pont cintré de Bourdeilles :
.
Pour traverser d’une rive à l’autre nous connaissons les ponts, eux aussi souvent associés aux gués ancestraux, mais leur rareté dans les époques reculées incitèrent à trouver des supplétifs.
· _____________________________________________________________________
38. Le moulin pont et le bief de
.
Cette vue aérienne permet de se rendre compte de l’aubaine que représentaient pour les piétons la plupart des moulins pour franchir les cours d’eau.
· _____________________________________________________________________
39. La passerelle des Bigoussies :
.
Des passerelles « ou planches », en occitan « chabroux », identiques à celles ci reliaient les deux moulins et les deux berges, doublant le gué, au 18me
siécle au temps où les meuniers de la pauze étaient aussi passeurs et parfois bateliers l’hiver.
· Abordons maintenant la mouture par meules, l’art du meunier _____________________________________________________________________
40. : « Le tournant de meule du moulin
haut » Rouffignac Dordogne :
.
Ensemble complet d’un moulin type à meule, mû par rodet, crapaudine, sur trempure, et trompe ; archure cylindrique, distributeur à auget, babillard, trémie pyramidale.
· _____________________________________________________________________
41. Sans l’archure :
.
On enlève le haut !
· _____________________________________________________________________
42. En mouvement :
.
On lance le rodet en ouvrant la pelle de la trompe et en réglant le jet au plus prêt par la bricole.
43. Description de la mouture économique par
tournant de meule et bluterie :
En préambule ; nettoyage du blé par le tarare qui allie vannage et criblage.
Il faut une paire de meules ou tournant ; le produit de mouture ou boulange tombe dans un baquet l’huche ; à coté une bluterie munie d’une structure tournante hexagonale garnie de tissus blutants :l’étamine et ses soies
1er passage du blé propre dans les meules réglées écartées, dans l’huche tombe la boulange de première, que l’on introduit dans l’étamine d’une bluterie à deux soies la première dite fermée : « avec de petits trous » la seconde dite ouverte« avec de gros trous ». Le produit passant au travers de la fermée l’extraction est le fin minot, l’extraction de l’ouverte la repasse, Le produit ne passant pas au travers ou refus est le son.
Reprenons la repasse sur les meules réglées milieu + serrées, dans l’huche tombe la boulange de seconde, elle est reprise dans la bluterie,. L’extraction de la fermée est le minot rond, l’extraction de la soie ouverte le remoulage, le refus est l’areze ou son fin.
Reprenons le remoulage sur les meules réglées à toucher, dans l’huche c’est la boulange de queue, qui est reprise dans la bluterie,. L’extraction de la fermée est le minot gras, l’extraction de l’ouverte le fleurage, le refus doit être infime mais si il existe c’est la recoupette.
Le
produit final ou minot = la farine du meunier à meules, alors que le
minotier est celui qui avec des cylindres réduit le minot
La
farine de meule ou minot est le mélange des trois premiers minots ;
( fins+ ronds+ gras) Proportion 40% fins minots, 20% minots ronds, 12% minots gras,
Restent les issues : le fleurage 8%, l’areze ou son fin. 6%, le son 12%,
la recoupette 2% .
· ____________________________________________________________________
44. Levage de la tournante :
.
.
œillard monolithique, anille double hache dite antique, ou gallo-romaine.
· _____________________________________________________________________
45. Rhabillage et calage du boitard :
.
Exemple à ne pas suivre.
· _____________________________________________________________________
46. Balade au pays des meules ;
Meule diamètre 1m80 monolithique en grès:
.
Meule gisante à l’envers ; seuil de la porte du moulin de grenier prés de Brantôme.
· _____________________________________________________________________
47. Le
rayonnage hélicoïdal :
.
. Meule diamètre 1m60 monolithique en granit :
Table communale de saint Antonin noble val dans le Tarn et Garonne, bien que présenté comme le secret des secrets à la fin du 18 me siècle, n’améliore en rien les performances, tout au plus peut-il favoriser l’aération des meules pendant la mouture.
· _____________________________________________________________________
48. Meules à carreaux en calcaire pièce
d’œillard carré :
.
Ici on essaie de compenser les piètres qualités de la pierre par le poids de la courante.
· _____________________________________________________________________
49. Meules dite « à
l’anglaise »:
.
A quartiers,
diamètre 1m50 en calcédoine. Ce
qui s’est fait de mieux pour essayer de contrecarrer les cylindres. Issue de
· _____________________________________________________________________
50. Meule multi-carreaux de calcédoine :
.
.
Meule bretonne pour le sarrazin, tout en pierre identique à même éveillure fine.
· __________________________________________________________________
Brève
escapade au royaume du vent _____________________________________________________________________
51. : Le moulin pivot de Valmy .
.
Notre propos ne peut passer à coté de ces machines qui furent des outils d’indépendance par rapport à la banalité, mais aussi de formidables terrains d’expérimentations pour les techniques.
· _____________________________________________________________________
52. Le moulin petit pied de Craca à Plouézec .
.
On dit que le surplomb permet de hisser le sac plus facilement sans qu’il ne frotte contre la parois de la tour .
· _____________________________________________________________________
53.
.
Le meunier doit adapter la surface de ses toiles en fonction du vent, tel le matelot il grimpe alors sur l’échelle que constitue l’aile.
· _____________________________________________________________________
54. Le moulin tour de Peyrelevade, dans l’île
d’Oléron.
à
queue et à toit tournant.
.
Tour modeste en hauteur, mais trapue pour résister au tempêtes atlantiques, la queue sert à l’orientation en faisant tourner le toit léger car recouvert de bardeaux de bois, sur un chemin de roulement circulaire également en bois.
· _____________________________________________________________________
55. Un moulin portugais.
.
Avec sa voilure typique, constituée par des voiles latines de bateau, à laquelle s’ajoute une batterie de poteries percées qui font office de sirène, et servent d’indicateur auditif de la vitesse.
· _____________________________________________________________________
56. Le moulin cavier du champ des iles à
Varennes-sur-loire:
Les meules et les machines sont dans un vaste rez de chaussé ou cave, qui donne de l’aisance au travail. L’Anjou est une région à forte concentration de ce type de moulin .
· _____________________________________________________________________
57. Le moulin à haute tour de Rairé en Vendée
et ses ailes Berton :
.
Moulin de plaine à l’intérieur des terres, il faut aller chercher les courants d’air le plus haut possible. La voilure est constituée de lamelles de bois imbriquées qui se déploient ou se replient.
· _____________________________________________________________________
58. L’embrayage Berton :
.
Révolutionnaire invention qui permet d’adapter en marche, et de l’intérieur, la voilure sus citée, à la force du vent et au travail de la mouture.
· _____________________________________________________________________
59. Eolienne Bollée de Dolus-le-sec :
.
La turbine à courants d’airs à orientation automatique, géniale invention du temps où les ingénieurs étaient aussi d’ingénieux mécaniciens !
· _____________________________________________________________________
60. Moulin de type Afghan :
.
Le rotor se trouve à l’intérieur de la tour, ouverte au vent dominant, dans les plus anciens, la meule se trouve en bout d’arbre au sommet de la tour, comme pour les moulins à eau, ici ils sont caviers.
· _____________________________________________________________________
·
Autres utilisations de la force de l’eau, les
industries annexes
· _____________________________________________________________________
61. Maillets à Savignac Lédrier (24) :
.
Encore appelé
Brocard.
L’arbre à cames mue en rotation par une roue de dessus anime les marteaux qui ici battent le fer, mais ils pouvaient aussi fouler les chiffons pour la pâte à papier, où assouplir les draps de chanvre et le moulin devient alors une maillerie. Ou battre l’écorce des chênes dans un moulin à tan .
· _____________________________________________________________________
62. Forge en Savoie, le martinet :
.
Un lourd marteau de fer est emmanché dans l’arbre, et grâce aux cames frappe l’enclume, « le martinaïre » (mot occitan) dirige la manœuvre.
· _____________________________________________________________________
63. Scie battante:
.
Une scie battante, à
lame aux dents inversées, montée sur son cadre pour reproduire de façon
mécanique et automatique, le mouvement des scieurs de long, grâce au travail
d’une roue et de son système bielle-manivelle.
· _____________________________________________________________________
64. Entrons dans un moulin noir ou
huilerie à noix :
.
Meule à cerneaux à axe horizontal où est réduite en pâte la pulpe de la noix .
· _____________________________________________________________________
65. La poêle et son « boueïradour »
(mot occitan):
On chauffe cette
pâte jusqu'à ce quelle chante, ni plus ni moins.
· _____________________________________________________________________
66. La presse :
.
Par pression on extrait l’huile.
· _____________________________________________________________________
67. La pêcherie de Peyrousse :
.
Sur nos rivières
certains édifices étaient équipés d’un système pour la pêche, ici spécialement
pour l’anguille. Face au courant une grille en pente montante de l’amont vers
l’aval, au bout de cette montée un décrochement amovible en forme de panier
parallélépipédique, le poisson est précipité sur la pente par un fort courant
qui se glisse sous une vanne, il roule et tombe dans le panier. Il est
recommandé de faire des levées fréquentes pour garder les prises vivantes car
les remous assomment et asphyxient les animaux. Les moulins fondés en titre
jouirent du droit de pêche jusqu’en 1982.
· _____________________________________________________________________
68. Bref
inventaire des moteurs hydrauliques.
69. Roue
de poncelet en mouvement au moulin de
.
.
La magie d’une roue qui tourne, ce spectacle nous est encore offert grâce à de nombreux passionnés qui y consacrent beaucoup de leur temps et de leur argent.
· _____________________________________________________________________
70. Changement d’arbre à Salles en
Dordogne:
.
·
Mais leur passion a aussi pour effet de
préserver la mémoire des techniques, et ses savoir faire d’une autre époque
méritent bien de ne pas tomber dans l’oubli.
71.
72. Le moulin chabrol en charente :
.
Roues
simples en dessous, à palettes plates ;
Le plus simple des systèmes à axe horizontal, souvent par en dessous.
· _____________________________________________________________________
73. Le moulin de salles (24) :
.
Roue double à
palettes plates .
Cet outil de travail, est soit en dessous, amélioré par une vanne inclinée générant une puissante lame d’eau ; soit de poitrine, l’eau arrive alors légèrement au dessus de l’axe médian. Par rapport au procédé précédent il s’ajoute la force généré par le poids de l’eau. Chez moi si l’eau arrive légèrement en dessous de l’axe on dit que la roue est de coté.
· _____________________________________________________________________
74. Roue de poncelet :
.
Le rendement est amélioré par les pales courbes qui permettent un fonctionnement sans choc lors de l’entrée et de la sortie de l’eau, et un plus long maintien de celle ci dans les aubes.
· _____________________________________________________________________
75. Roue à augets en dessus :
.
Travail uniquement par la force du poids de l’eau nommée en hydraulique : « l’action ».
· _____________________________________________________________________
76. Roue en dessus de grand diamètre :
.
Moins il y a d’eau,
plus le diamètre doit être grand afin de démultiplier le rendement par le
couple.
· _____________________________________________________________________
77. Moulin de Ballan-Miré :
.
Au centre de ce moulin planté au beau milieu du Cher, le porche de l’énorme roue.
.
Roue pendante :
Ne fonctionnant que par la force du courant, elle doit être descendue ou remontée pour être à la hauteur optimum par rapport au débit de la rivière.
· _____________________________________________________________________
78. Roue de Sagebien de Verdelot (77) .
.
La plus sophistiquée et la plus performante, de par la multiplicité et l’inclinaison de ses aubes, ainsi que par son grand couple, elle était dans certaines circonstances plus performante qu’une turbine.
· _____________________________________________________________________
79. Mi-roue mi-turbine à entrée forcée
intérieure :
.
Machine hybride rencontrée en Savoie, certainement sortie de l’imagination d’un concepteur local, la trompe envoie le flux à l’intérieur de la couronne d’aubes, (système à rapprocher du principe Fourneyron que nous découvrirons plus avant).
· _____________________________________________________________________
·
80.
Retour chez moi en 1910 :
.
Blaise Mazeau
dit « Chambaudou » devient le deuxième plus gros minotier de la
rivière Dronne. Avec l’argent gagné pendant la période de fermage, son père a
racheté
81. Les forts en farines :
.
.
Les meuniers avaient
« entres autres » la réputation d’être des costauds. Un sac de blé
en 1803 pesé 100kg « le quintal » et une b alle
de farine à la même époque
· _____________________________________________________________________
· _____________________________________________________________________
·
Les moteurs hydrauliques sophistiqués dit :turbines.
·
82. Turbine fontaine :
.
La transition entre la roue et la turbine, le distributeur qui n’est autre que la symétrique inversée et fixe de la roue tournante, allie à l’action de la puissance du courant la réaction, car le flux arrive perpendiculairement aux aubes, et ceci sur chacune d’entre elles.
· _____________________________________________________________________
83. Turbine fontaine installée et son
renvoi d’angle, moulin de Menet (16): .
L’ensemble mécanique réduit à sa plus simple expression, mais d’une grande efficacité qui permit d’optimiser l’énergie de nos modestes cours d’eau.
84. Dessin d’une turbine Fourneyron :
.
Pure mise en application de la science, ce compliqué système de turbine, avec l’entrée d’eau par un distributeur à directrices mobiles, à l’intérieur de la roue, le tout surmonté par une cuve de réserve. Bien que précurseur, ce principe lourd et fragile n’a eu qu’une diffusion modeste. Cependant nous retrouvons beaucoup des innovations qu’elle renferme et qui furent notamment reprises par l’ingénieur Morgan Francis dans ses turbines dites américaines.
· _____________________________________________________________________
85. Roue Pelton :
.
Forme améliorée de
la roue en dessus à aubes, idéal pour les très fortes chutes équipées de
conduites forcées.
· _____________________________________________________________________
86. Roue « hélice » Kaplan :
.
Le plus sophistiqué de tous les systèmes, les pales de l’hélice sont variables et son pas de vis est adaptable en permanence au débit de l’eau. Installée dans un siphon elle travaille à l’action, à la réaction et à l’aspiration.
· _____________________________________________________________________
87. Roue Francis :
.
Le moteur idéal des minoteries du début du 20me siècle, efficace en faible chute, forte en puissance, avec une vitesse de rotation lente adaptée à la transmission par arbres, poulies et courroies.
· _____________________________________________________________________
88. Distributeur et cloche d’une turbine
« hercule » :
.
Dans le distributeur dont nous voyons les directrices il y a la roue. Entre les directrices et les pales de la roue coulisse la cloche. Cette vanne cylindrique est protégée dans son dôme, lui même percé en son centre par le boitard duquel sort l’arbre vertical. La cloche en montant et en descendant donne ou sort de l’eau ; donc de la force et de la vitesse.
·
Les minoteries.
89. L’ensemble
meunier de Barbegal :
.
C’est ici qu’apparaît à tort dans les textes pour la première fois le terme Minoterie. Cette succession de moulins dans une pente d’époque gallo-romaine, animés par le flux que déverse un aqueduc est le premier moulin industriel. Mais étant équipé de meules et non de cylindres il n’a pas le droit , selon moi, à l’appellation minoterie.
· _____________________________________________________________________
90. La minoterie de Lambardemont :
.
A l’apogée de la révolution industrielle, voilà à quoi ressemblait une minoterie hydraulique, sur la rivière L’isle en Gironde, avec la maison du minotier. Ces grands bourgeois bordelais alimentaient en farines nos colonies. L’origine de leur fortune provenait de l’ancien régime. La rente en blé (impôt en nature prélevé localement par les seigneurs) leur était vendue par les aristocrates d’aquitaine, et une fois transformée en farine elle remplissait les navires en partance du port de Bordeaux.
· _____________________________________________________________________
91. Le couple conique :
.
Les progrès de la
métallurgie permettent de couler de lourds et solides pignons en fontes, avec
une denture en alluchons de bois comme l’engrenage
les grands volants « divisés » permettent de relativement facilement remplacer ou arranger la denture.
92. Une machine à vapeur :
.
De tributaire des exigences
de la nature, le meunier se libère de ses contraintes et peut moudre selon ses
désirs, finies les longues heures de chômages en attendant que le bief se
remplisse pour que débute l’éclusée. Revers de la médaille la compétition entre
meunier minotier, tourne vite à l’avantage du second, car il dispose de plus
gros moyens financiers et donc de plus de facilités pour se faire aider par ces
premiers moteurs auxiliaires .
_____________________________________________________________________
· _____________________________________________________________________
93. Minoterie de Chamberlane (16) :
.
Survol de
l’équipement type de la quasi totalité des minoteries avant les années 1980.
La turbine se situe entre le sous sol aux arcatures, et la cave dont le plafond est le niveau d’eau aval. Au dessus trônent cinq niveaux indispensables.
· _____________________________________________________________________
94. Rez de chaussée , la salle du
mouvement:
.
Le grand volant d’inertie sur l’arbre vertical de la turbine, régule, démultiplie et transmet le mouvement au contre arbre qui lui même l’apportera à l’arbre du bas .
· _____________________________________________________________________
95. Premier étage, la salle de mouture :
.
Les appareils à
cylindres, en prise direct par poulie et courroie avec l’arbre du bas.
· _____________________________________________________________________
96. Etage intermédiaire la salle pour la
distribution par gravité :
.
Les tuyaux de descente, la vis double à farine, les brosses à son, l’arbre intermédiaire tourne avec celui du bas par une courroie de renvoi qui les joint.
· _____________________________________________________________________
97. Troisième et quatrième étage, la salle du
blutage:
.
Les planschisters,
et le sasseur pour les semoules.
Au dessus 5me niveau, la salle des détacheurs, des écluses d’air, des remontées pneumatiques et du turbo aspirateur. Tout l’ensemble est mu par le troisième arbre, dit du haut. Ces arbres reliés entre eux par les courroies de renvoi, remontent le mouvement de la cave au toit.
· _____________________________________________________________________
98. Complément indispensable le nettoyage du
blé :
.
Le trieur cylindrique Mercure ;
Un nettoyeur séparateur multi-grilles avec une aspiration, la grille la plus ouverte recueille ce qui est plus gros que le grain ; la seconde classe le produit à moudre et les particules plus fines, blé cassé ou graines rondes, sont extraites, alors que la poussière est aspirée.
· _____________________________________________________________________
99. Brosse « petite colonne »
Lafond :
.
Un rotor muni de brosse
tourne dans une garniture tronc conique en grillage, le tout fortement aspiré
par le ventilateur. Le blé en traversant cette machine a son sillon
débarrassé de la terre emmagasinée lors de la récolte.
Voilà deux incontournables du début du 20me siècle.
· _____________________________________________________________________
Comment un
petit moulin du fond de la vallée s’est
transformé en une usine.
100.
La marche
de l’évolution :
.
1710
1878
.
1892
.
1904
.
.1926
.
1960
101.
Projection vers 2010 à
.
Alain Mazeau
dit « Banette », a cessé son activité de minotier en 2003, il
écrasait alors 215 qx de blé par jour, ce qui génère 161 B de farine qui produiront
Epilogue.
102.
Salle des
planschisters d’une usine actuelle :
.
Gigantisme et
informatique ont remplacé gestion d’énergie, et ingéniosité.
· _____________________________________________________________________
103.
Ligne de
cylindres d’aujourd’hui :
.
Les machines ne s’ouvrent plus et le réglage entre pouces et index de chaque main à la sortie des cylindres est interdit. Il est bien que tous les meuniers du futur conservent la totalité de leurs phalanges, mais le toucher, sorte de septième sens tactile de cette profession va se perdre pour toujours ; à moins que nous, qui savons, arrivions à intéresser les jeunes générations par le biais du ludique .
· _____________________________________________________________________
100 Boulangerie 1900 du conservatoire du moulin de
.
Les récompenses du meunier et les finalités de son travail sont évidemment les plaisirs gastronomiques que procurent le pain. Un meunier qui n’aime pas ce produit part avec un lourd handicap. Personnellement très vite j’ai voué une passion aussi grande aux deux métiers, et si un jour, vous le souhaitez, je pourrai également vous faire découvrir celui de Boulanger.
FIN
Achevé d’écrire au
moulin de
Par Alain MAZEAU, avec la collaboration efficace et éclairée de Jean Claude PUYBAREAU .
